Inzicht in de bedrading en configuratie van hybride omvormers

Een hybride opzetten omvormer met een lithiumbatterij heeft meer nodig dan alleen het koppelen van draden. Je moet het systeem begrijpen’ s innerlijke werkzaamheden. Voorspellen van mogelijke problemen. Maak slimme keuzes voor betrouwbare stroom gedurende vele jaren. Heb je ooit halverwege door een installatie geweest om alleen maar te vinden dat een sleutelbreker ontbreekt? Dat laat zien waarom zorgvuldige planning belangrijk is.

Deze gids deelt nuttige bedradings- en configuratietips voor hybride omvormersystemen. We zullen belangrijke lessen uit werkelijke projecten bevatten. Leer hoe je fouten voorkomt die veel voorkomen bij nieuwkomers.

Kern ideeën eerst

Voordat u bedradingsmethoden leert, bouwt u een sterke basis op. Wat doet een hybride inverter eigenlijk?

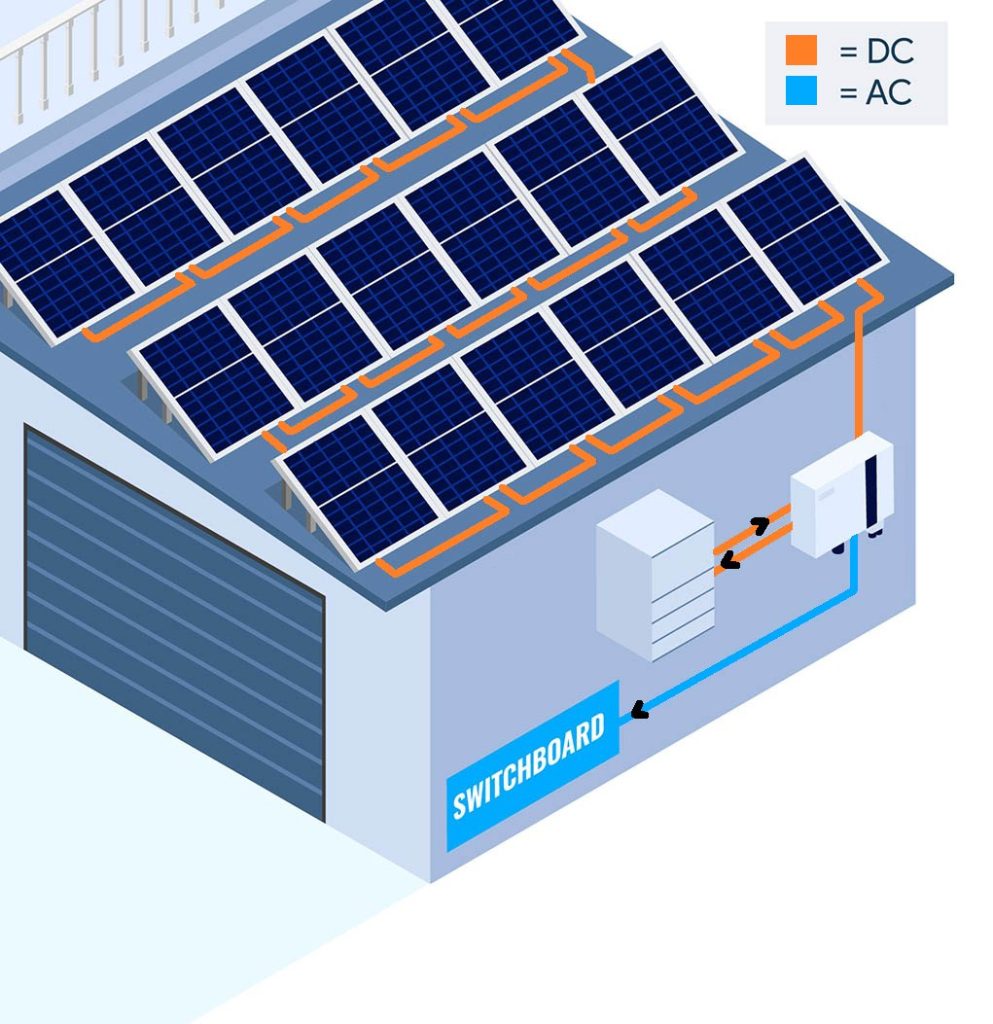

Een hybride omvormer fungeert als het belangrijkste controlecentrum. Het sluit zich aan bij uw zonnepanelen, batterijopslag en huisschermingen. Het werkt anders dan eenvoudige grid-tie omvormers. Dit apparaat verwerkt energie van meerdere plaatsen tegelijkertijd. Het stuurt zonne-energie om uw huis meteen te runnen. Het gebruikt extra zonne-energie om je batterij op te vullen. Het kan ook ongebruikte stroom terugsturen naar het elektriciteitsnet.

Belangrijke voordelen zijn onder andere:

Flexibele controle over de energiestroom – met behulp van batterij, zonne-energie of netstroom

Continue stroom tijdens netwerkuitbrekingen

Beter gebruik maken van uw eigen zonne-energie

Uw bedradingslay-out plannen

Fouten gebeuren hier vaak in DIY zonne-energie projecten. Velen voelen zich verleid om meteen draden aan te sluiten. Bestrijd die drang. Een gedetailleerd bedradingsplan is uiterst behulpzaam.

Controleer deze dingen voordat je begint:

Bevestig uw omvormer’ s werkspanning (veel lithium setups gebruiken 48V)

Zorg ervoor dat uw lithiumbatterij’ s communicatiemethode werkt met de omvormer (meestal CAN bus of RS485)

Kies de juiste draaddikte – dunne draden worden oververhit en verspillen energie

Inclusief belangrijke veiligheidsonderdelen (DC-afbrekers, juiste zekeringen, overspanningsbeschermers)

Voorbeeld situatie:

Overweeg een 5kW hybride omvormer met een 48V lithiumbatterij. Voor gelijkstroomdraden korter dan 2 meter, 25mm² koperdraden werken meestal goed. Langere draden nodig? Gebruik dikkere kabels.

Tips voor batterijverbinding

Lithiumbatterijen lijden zwaar aan bedradingsfouten. Ervaring met lood-zuur batterijen doet’ t is hier volledig van toepassing. De regels zijn anders.

Gebruik de BMS communicatieport:

Hiermee laat de omvormer exacte batterijladingsniveaus zien

Controleer de polariteit twee keer:

Het schakelen van positieve en negatieve draden kan zowel batterij als omvormer onmiddellijk vernietigen

Maak de terminals perfect strak:

Losse verbindingen veroorzaken vonken. Je kunt dit ruiken voordat je het ziet

Opladen van de omvormer:

Sommige systemen hebben een tijdelijke weerstand nodig. Dit voorkomt schadelijke stroomspanningen bij het eerst aansluiten van de batterij

AC Circuit Planning en Load Control

Hybride omvormers’ dubbele AC-uitgangen (Backup & Main) zorgen voor ononderbroken stroom voor kritische belastingen terwijl de efficiëntie wordt geoptimaliseerd. Slimme lastplanning voorkomt energieverspilling en verlengt de levensduur van de batterij. Deze handleiding helpt bij het prioriteren van essentiële apparaten voor betrouwbare back-upstroom, waardoor prestaties en duurzaamheid worden maximaliseerd.

Hybride omvormers hebben meestal twee afzonderlijke AC-uitgangen:

Backup-uitgang (AC-uitgang 1): draait belangrijke circuits tijdens stroomonderbrekingen

Hoofduitgang (AC-uitgang 2): voedt normale circuits alleen wanneer het net werkt

Professionele Tip:

Vermijd het plaatsen van zware kracht apparaten (zoals elektrische waterverwarmers) op de back-up output. Doe dit alleen als je een grote batterij hebt. Je doet’ U wilt een ochtenddouche gebruiken met de helft van uw opgeslagen energie.

Steekproeflading Instellingsgids:

Help bij het instellen van software

Fysieke bedrading voltooit slechts een deel van het werk. De juiste software-instellingen regelen de dagelijkse werking.

Belangrijke instellingen die zorgvuldig aandacht vereisen:

Batterij lading / ontlading niveaus: Stel deze precies zoals uw batterij fabrikant instructies. Dit negeren schaadt de levensduur van de batterij

Energiestroomkeuzes: Besluit of zonne-energie eerst batterijen moet laden of huisapparaten moet voeden

Netexportregels: Stel exportlimieten in als uw energiebedrijf dit vereist

Tijdsgebaseerde plannen: Programmeer het systeem om batterijen op te laden met goedkope nachtstroom. Gebruik opgeslagen stroom tijdens dure piekuren

Echt probleemvoorbeeld:

Een systeem werkte in het begin perfect. De installateur vergeet de standaard laadspanning voor hun specifieke batterijtype te wijzigen. Na drie maanden kwam de zomerhitte. Het batterijveiligheidssysteem detecteerde gevaarlijke hoge spanning. Het sloot af voor bescherming. Het hele huis verloor plotseling reservestroom.

Must-do veiligheidscontroles voordat u begint

Voordat u het systeem volledig inschakelt, voert u deze kritische controles uit:

Strak alle elektrische verbindingen aan de maker’ s aanbevolen dichtheid

Bevestig goede communicatie tussen omvormer en batterijveiligheidssysteem

Controleer de juiste faserotatie (zeer belangrijk voor driefasesystemen)

Test draad isolatie als lokale elektrische regels het eisen

Veelvoorkomende Setup Fouten

Het mengen van batterijmerken: verbind nooit lithiumbatterijen van verschillende fabrikanten met elkaar

Slechte aarding: Slechte aarding creëert ernstige schokrisico's

Overladen van het back-upcircuit: Problemen beginnen wanneer mensen “ Nog een” apparaat naar het back-uppaneel

Snelle gids voor probleemoplossing

HITEK ENERGY CO., LTD – Uw leverancier van hybride energieoplossingen

HITEK ENERGY CO., LTD biedt betrouwbare hybride omvormers en lithiumbatterijen. Ze bieden betrouwbare energieopslagsystemen van hoge kwaliteit voor huizen, winkels, magazijnen en fabrieken.

Hun producten omvatten:

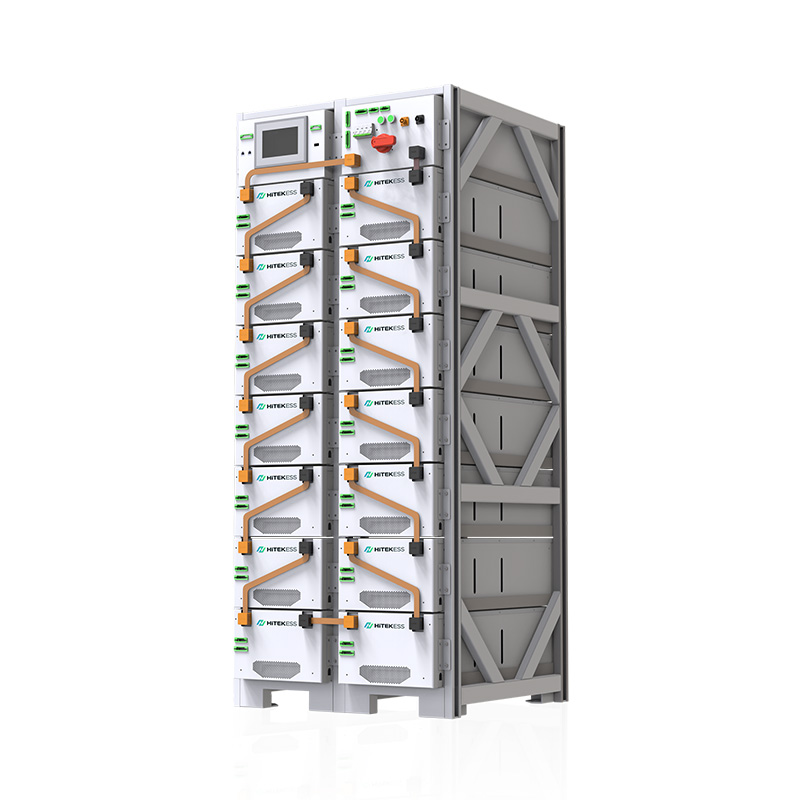

Geavanceerde lithiumbatterijpakketten met ingebouwde veiligheidssystemen

Hybride omvormers die werken met veel soorten lithiumbatterijen

Experthulp bij het opstellen, configureren en onderhouden

HITEK ENERGIE richt zich op kwaliteit en schepen wereldwijd. Ze zijn de perfecte keuze wanneer het houden van uw systeem draaiend het meest belangrijk is.

Eindelijke gedachten

Het installeren van een hybride omvormer met een lithiumbatterij is haalbaar. Maar haasten veroorzaakt problemen. De juiste bedrading, exacte instellingen en volledige veiligheidscontroles zijn van cruciaal belang. Deze stappen beslissen tussen jaren van soepel dienstverlening en voortdurende moeilijkheden.

Of u’ als u een deskundige installateur of een huiseigenaar bent die uw eerste project doet, maakt nauwkeurige aandacht het verschil. Onthoud dit: het kiezen van een solide leverancier zoals HITEK ENERGY CO., LTD voorkomt installatiehoofdpijn en zorgt voor duurzame prestaties.

Veelgestelde vragen

Q1: Werkt een lithiumbatterij met mijn hybride omvormer?

A1: Niet altijd. De batterijspanning moet overeenkomen met de omvormer. Communicatie ondersteuning (zoals CAN of RS485) wordt sterk aanbevolen voor de beste resultaten.

Q2: Welke draadgrootte voor een hybride omvormer en lithiumbatterij?

A2: De grootte hangt af van de stroomstroom en de draadlengte. Voor een gemeenschappelijk 48V, 5kW systeem met draden onder 2 meter werken 25mm² koperdraden vaak. Volg lokale regels en handleidingen.

Q3: Hoe schakel ik de back-up power mode aan?

A3: Ga naar het menu voor de instellingen van de omvormer. Stel AC-uitgang 1 in voor back-upbelastingen. Laad eerst de batterij op met zonne-energie.

Q4: Is netopladen goed voor mijn lithiumbatterij?

A4: Ja, als verstandig gedaan. Als uw elektriciteitsbedrijf lagere nachttarieven heeft, bespaart het opladen van het net 's nachts geld tijdens dure piektijden.

Q5: Kan HITEK ENERGY helpen bij het kiezen van overeenkomende omvormers en batterijen?

A5: Zeker. HITEK ENERGY CO., LTD biedt beide belangrijke delen. Hun experts adviseren over compatibiliteit, beste bedradingsmethoden en exacte instellingen
